철도 (고장기록장치)판넬 설치 시 유의점 및 준비물

0.개요

고장기록장치는 동일한 시간대에 발생한 데이터를 시간 기준으로 정렬하여 비교 분석함으로서, 사고 상황에 유연하게 대처 가능하며, 변전소와 구분소 및 보조구분소의 각 보호설비에 설치된 PT, CT와 Ethernet 통신장치를 이용하여 전압, 전류, 위상 측정 및 고장 데이터 전송이 가능하다.

흔히 이 장치에 대해 FR이라 하는데, 이는 PT와CT의 정보를 종합하여 사고를 기록(Fault Record)하는 장치이기 때문이다.

GPS 안테나를 설치하는 이유는 정확한 사고 발생 시각을 기록하기 위함이다.
설치 장소는 다음과 같다.

SS (Substation - 변전소): 외부에서 전기를 받아 전철 운행에 맞는 전압으로 변환하여 공급하는 핵심 전력 공급 지점
SP (Secting Post - 급전구분소): 변전소(SS)와 변전소 사이의 급전 구간을 나누고 연장하며, 차단기 등으로 전기를 제어하는 시설
SSP (Sub-Secting Post - 보조급전구분소): 변전소와 급전구분소(SP) 사이에 설치되어, 사고나 점검 시 정전되는 구간을 줄이기 위해 개폐 장치(차단기, 단로기)를 설치한 곳
PP (Parallel Post - 병렬급전소): 주로 변전소와 보조급전구분소(SSP) 사이의 병렬 급전계통에 설치되며, 급전 방식을 유연하게 운영하고 전압 강하를 완화하는 역할



1.판넬이동

- PP에 해당되는 것이며 일부 특수한 상황에서만 적용된다.
- 기 설치된 측면 소형 판넬을 들어내어 800x900의 자사 판넬을 설치될 뒤쪽으로 이동시키는 작업이다.
준비물: 쇠지렛대,고임목,드릴비트(십자,17,19),임팩드릴,파이프, 유압 잭,이동식 바퀴

a.여유 만들기

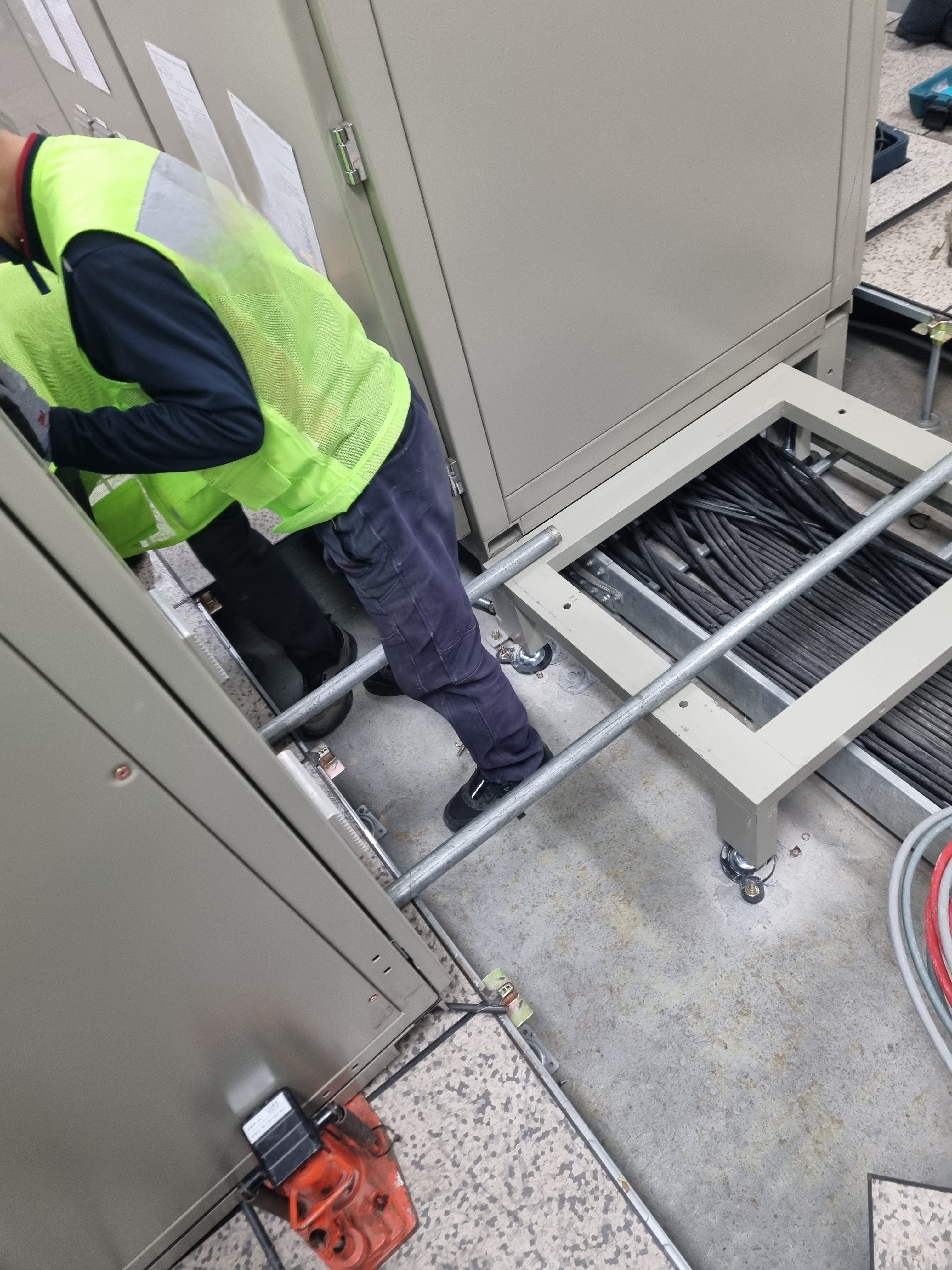

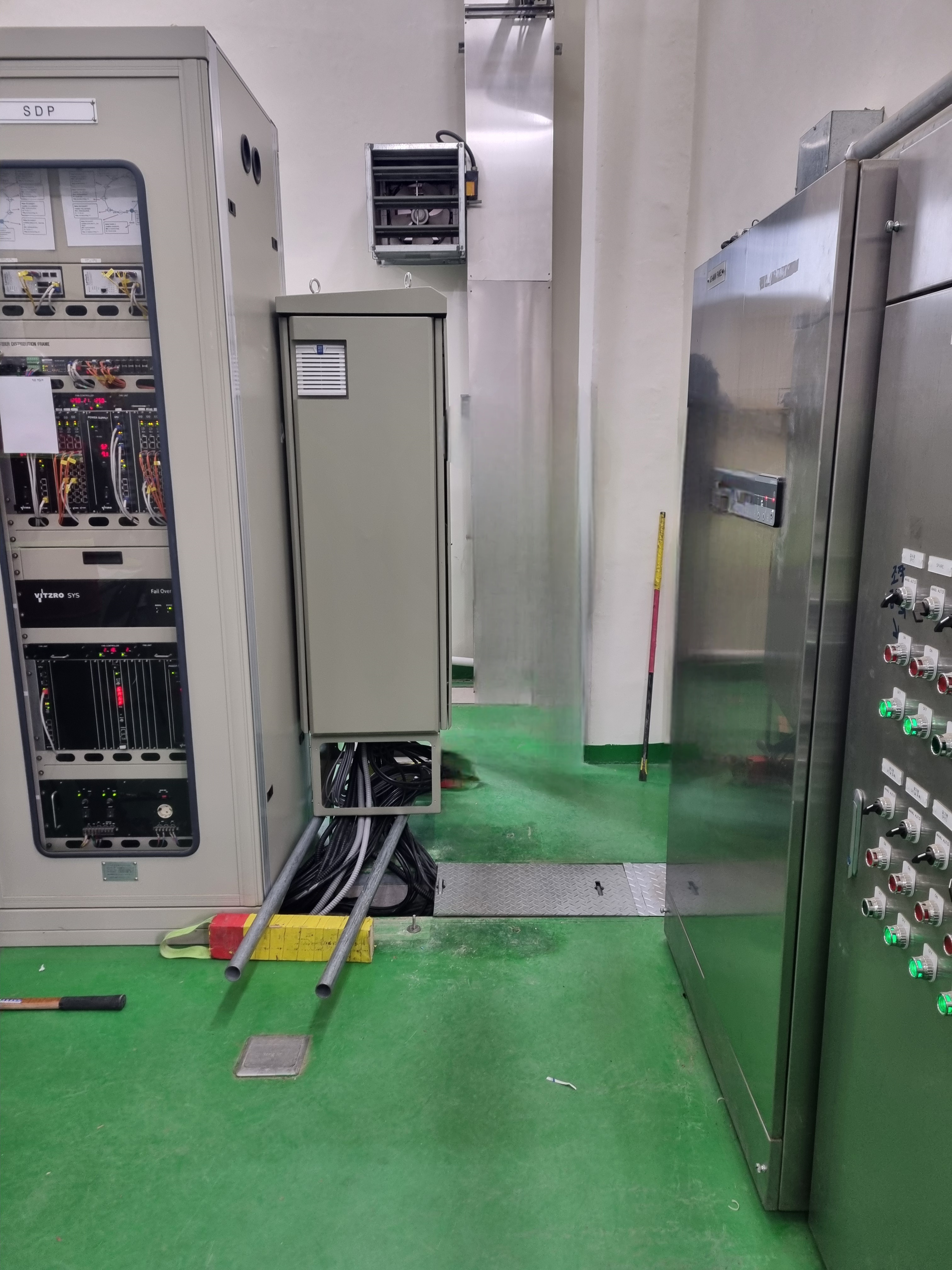

먼저 소형 판넬을 앞쪽으로 밀어 자사 판넬이 들어갈 여유 공간을 확보해야 하기에 소형 판넬을 분해하고 파이프 두개를 앉혀 위로 띄운 뒤 뒤로 밀어낸다(전선 여유 체크).

b.판넬 이동 준비

자사 판넬을 밀어넣기 위해  이동식 바퀴를 앞,뒤로 한개씩 총 두개를 앉힌다.



c.여유 만들기

끝까지 밀어놓고 이번엔 소형 판넬을 반대쪽으로 당겨서 자사 판넬이 들어가도록 한다.





2.베이스와 판넬 설치

- 전부 해당하는 것이다.

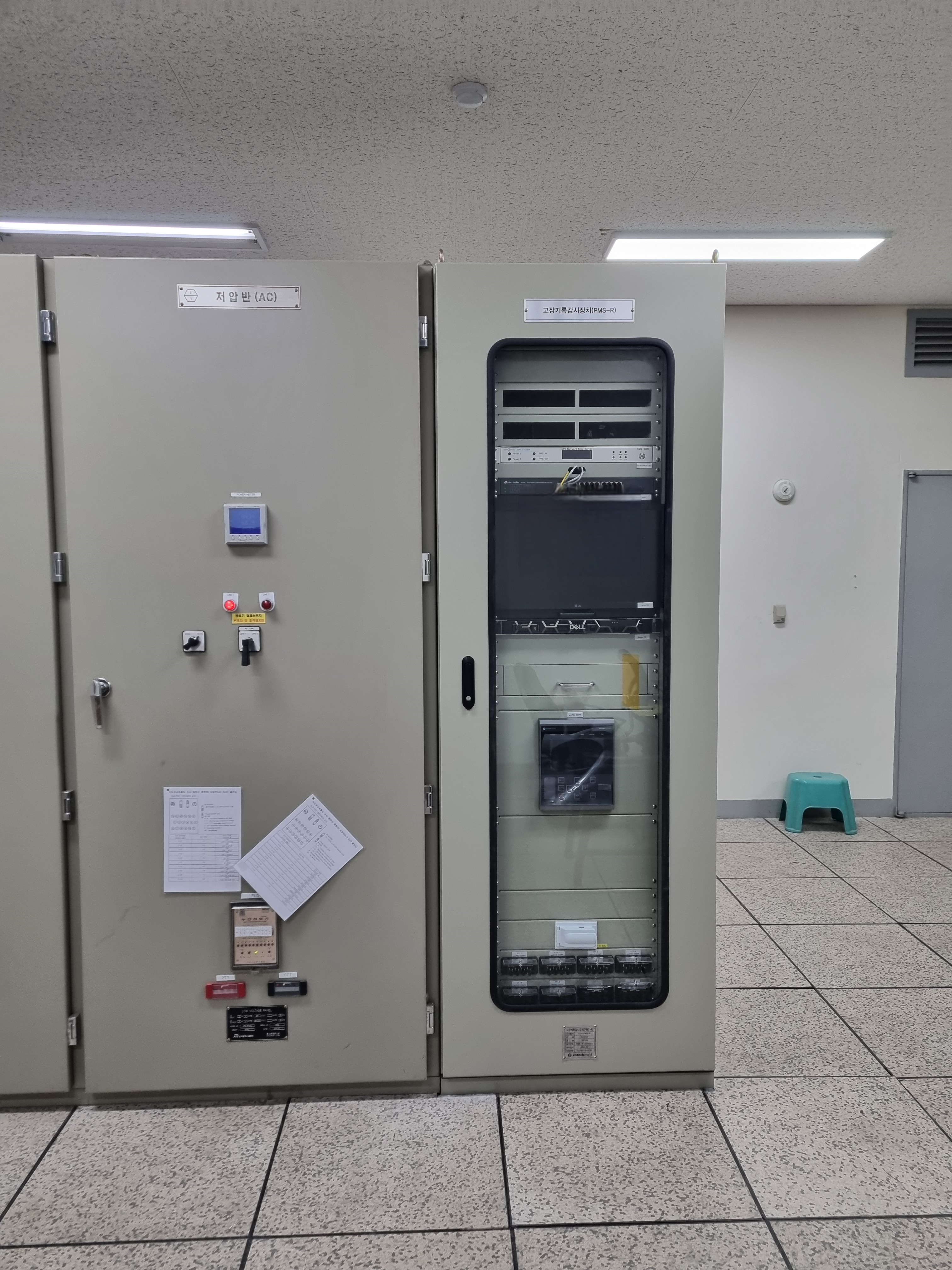

- 기 설치된 판넬 옆에 자사 판넬을 설치하는 작업이다.
SS,SP 준비물:흡착기,파이프,베이스 고무발판,컷소,해머드릴,앙카,앙카펀치,망치,드릴,드릴비트(17) ,수평,판넬고정볼트(스텐볼트,평와셔,너트)
PP준비물:네임펜,자,해머드릴,앙카,앙카펀치,망치,렌치,쇠지렛대,고임목,금속 라이너, 드릴,드릴비트(17) , 판넬고정볼트(스텐볼트,평와셔,너트)

a.베이스 설치 준비

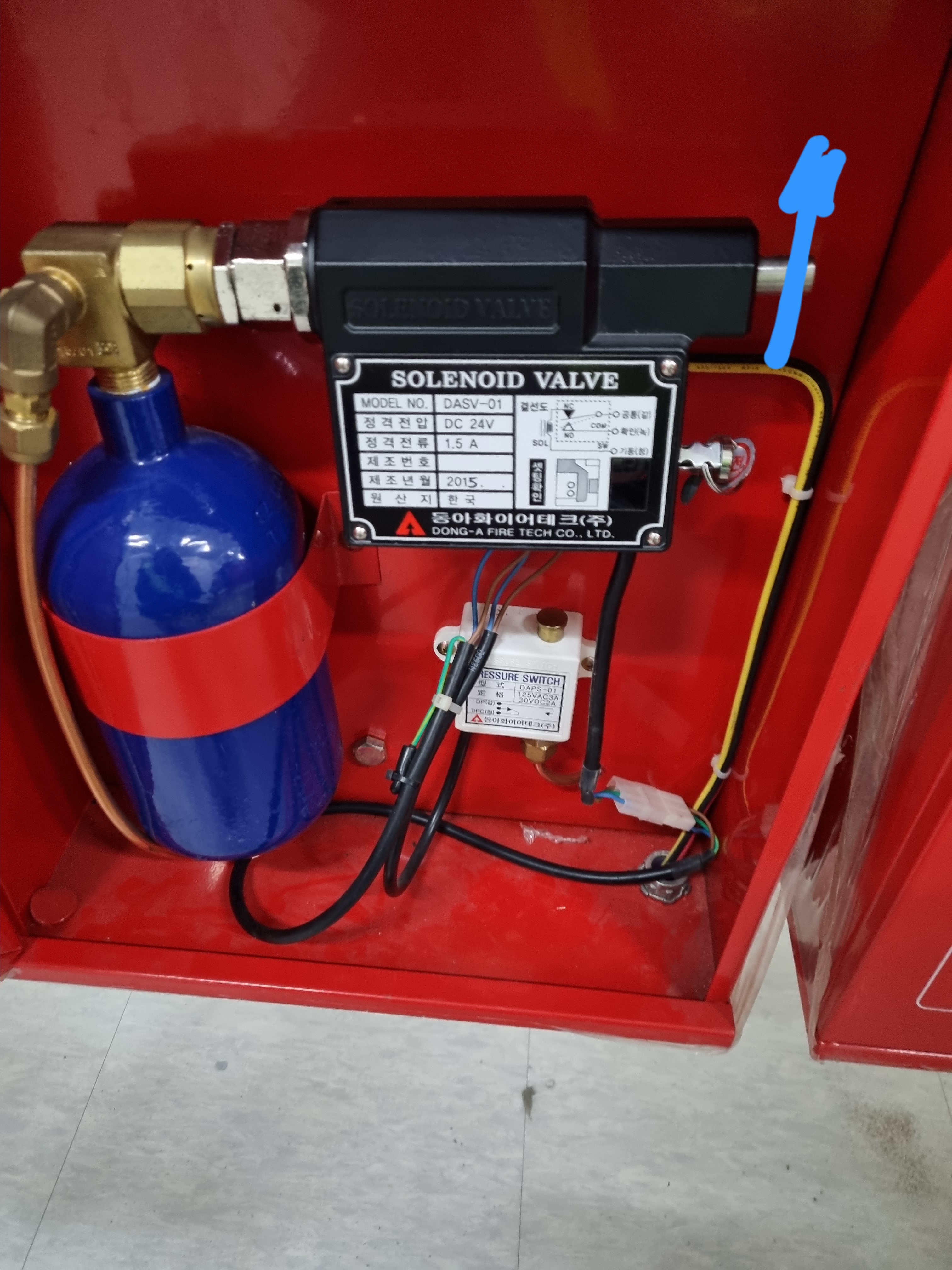

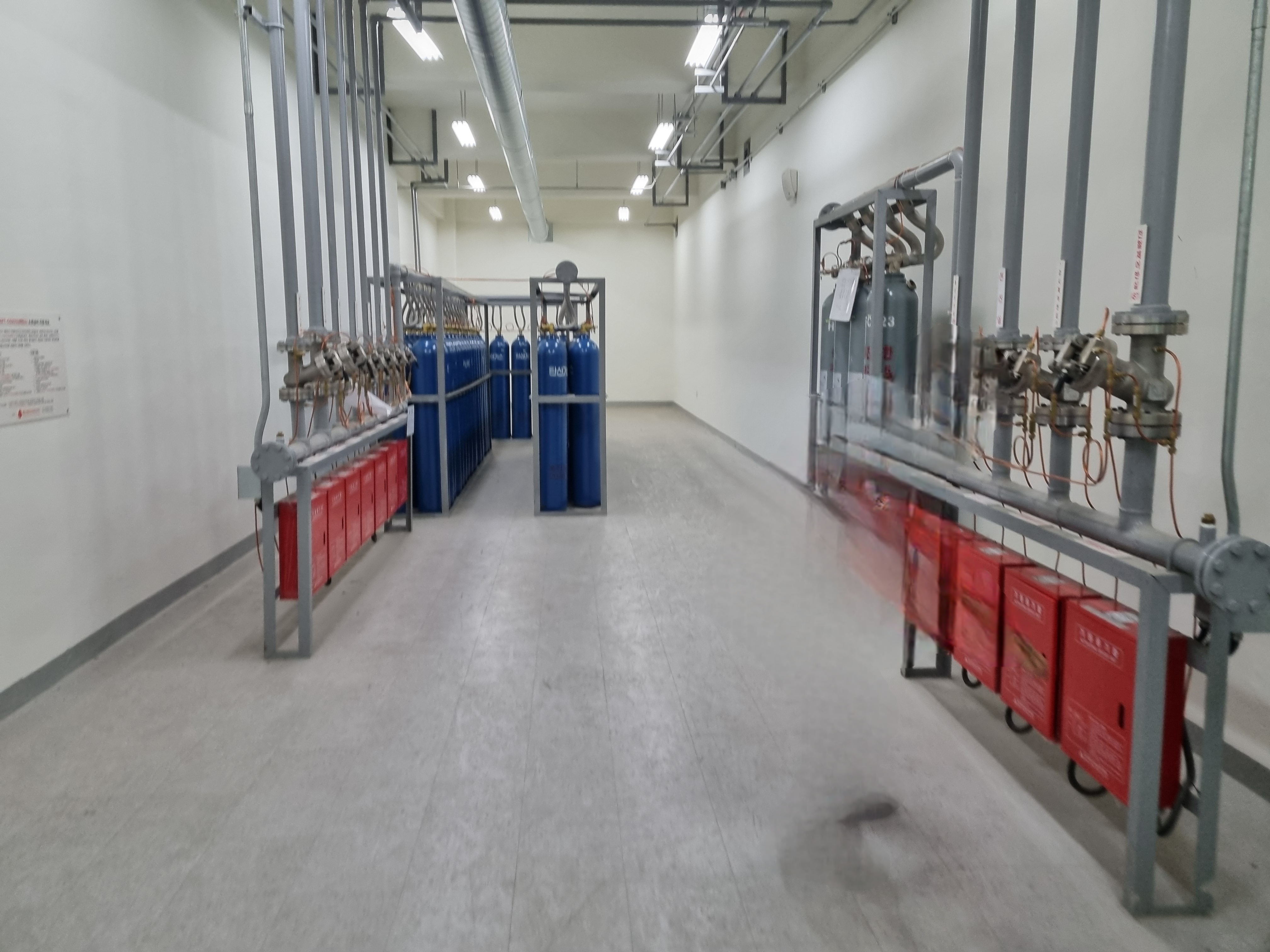

SS:소화설비실로 가서 작동방지핀을 끼워 감지기 오작동 시 가스 누출을 방지한다(작업 종료 후 분리 잊지 말기).

흡착기로 설치위치 주변 타일을 제거 후 지지대를 분리한다.

해당 위치에 판넬 설치되어 있을 경우 파이프를 이용해 밖으로 빼낸다
(작은 파이프(고로) 4개로 굴려도 되고, 큰 파이프 2개로 밀어도 된다).

b.베이스 설치

기 설치된 판넬들이 있으므로, 수평과 앞문 간격의 기준은 기존 판넬과 동일하게 하는 것으로 한다.
기존 판넬의 문 두께가 더 두꺼운 경우 그것을 기준으로 해야 하기에 베이스를 앞쪽으로 당겨 앉히도록 하자(자사 판넬 베이스에 설치 시 앞쪽 베이스 여유 간격: cm).

SS:베이스 위치에 트레이 렁이 걸릴 경우 컷소를 이용해 절단한다.
이후 베이스 하단에 부착한 고무발판의 가이드 구멍 위치에 해머드릴 작업 후 앙카 결합. 고무발판의 볼트 조정으로 수평 조절.

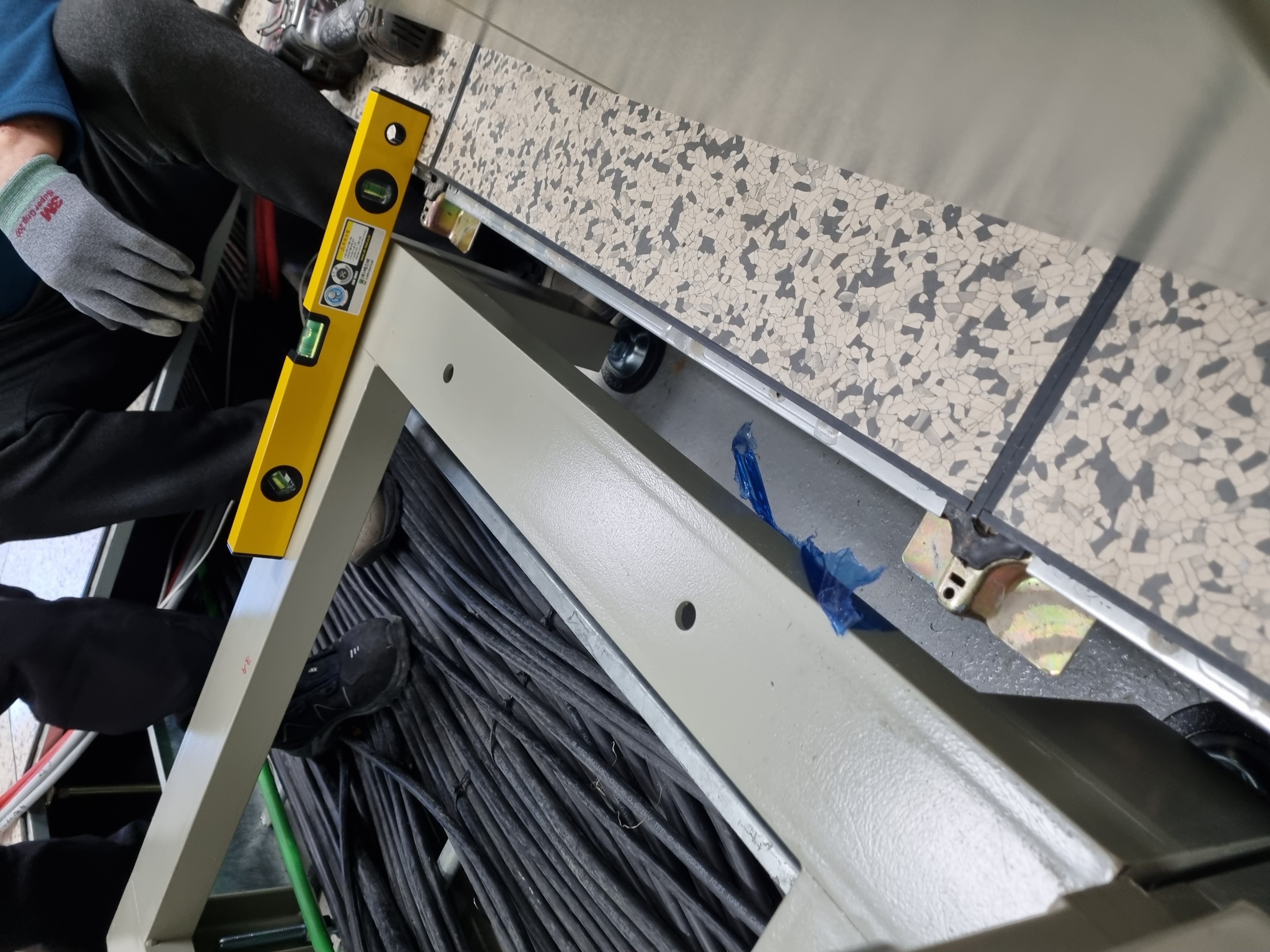

이 때 수평조절의 기준은 액세스 플로어 타일.

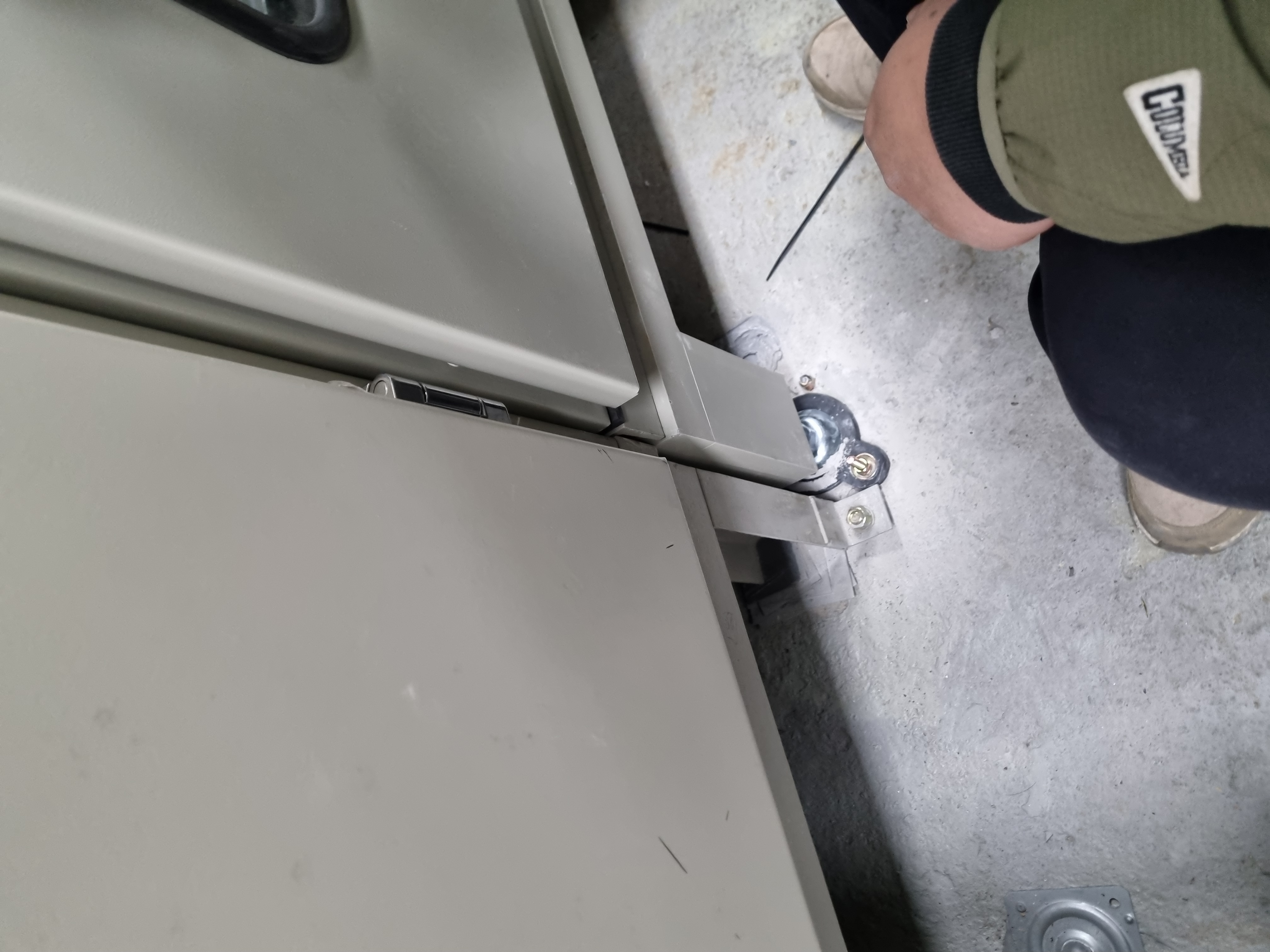

PP:베이스 위치 선정 후 바깥 라인을 그린 후 철거, 이후 바깥으로부터 가로 세로 5cm 정도 안쪽에 십자 표시 후 해머드릴 작업=>앙카 결합. 베이스 내부가 좁으므로 쇠지렛대로 살짝 들어올려 볼트 결합 후 수평 보아가며 적당히 조이고 필요에 따라 금속 라이너 사용

c.판넬 앉히기

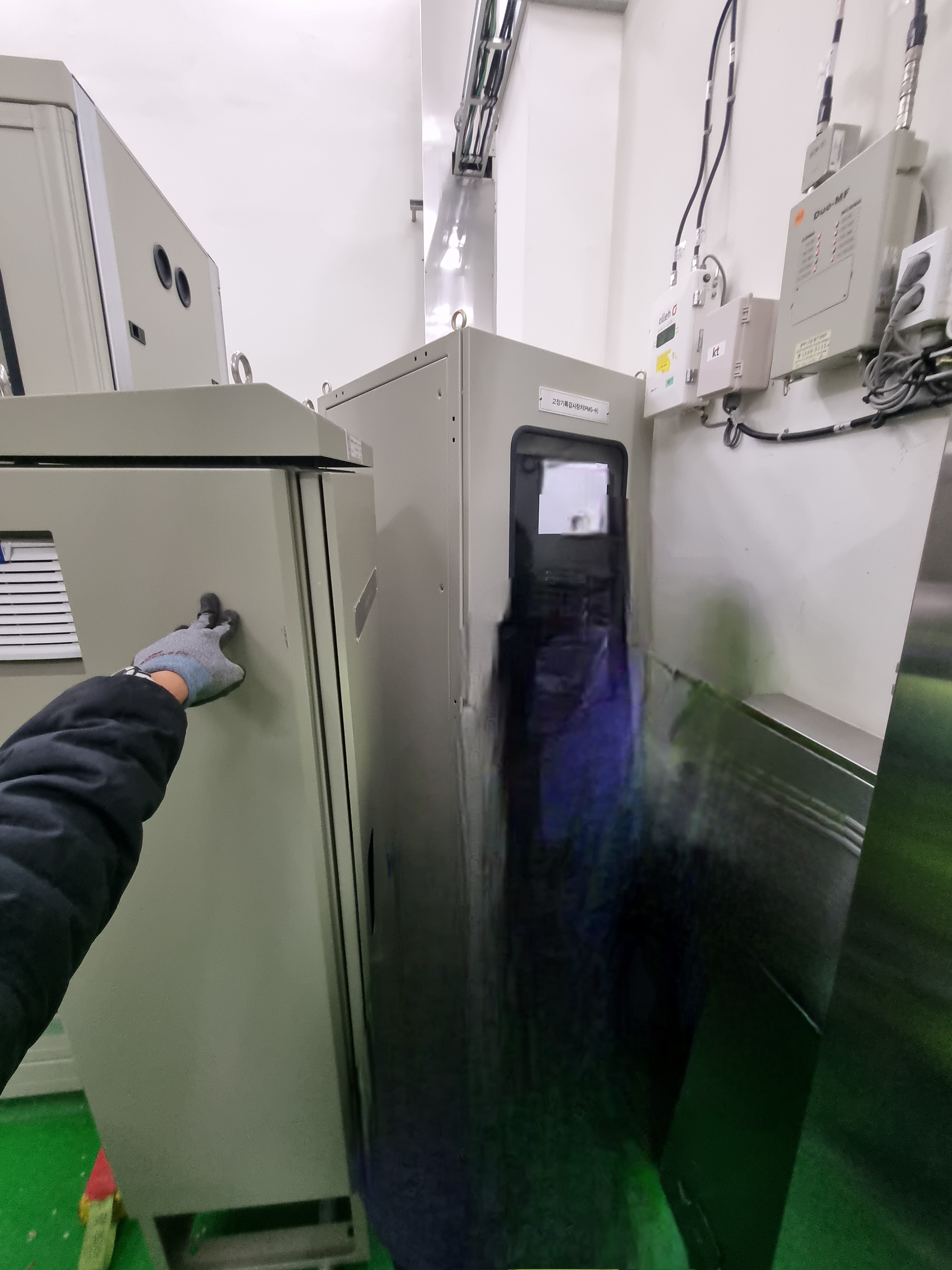

SS,SP:얇은 파이프 4개로 세부위치 조정하고(직선라인 맞추기) 굵은 파이프 2개로 밀어 앉힌다.

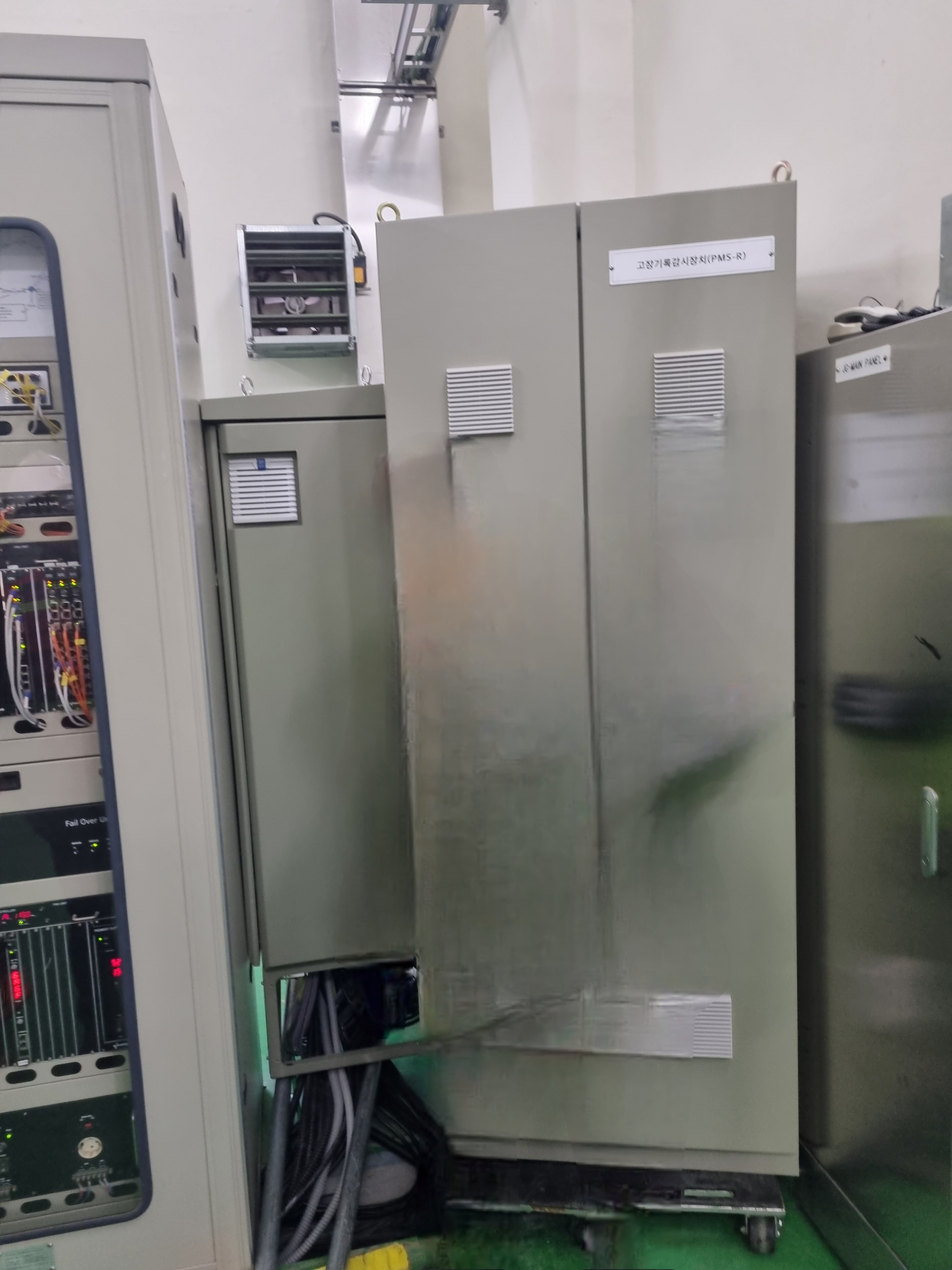

PP:이동식 바퀴의 높이가 베이스와 동일하므로 그대로 밀어 앉힌다.

이후 내부 볼트 4개를 조이는데, 앞뒤 양쪽에 평와셔 2개 장착한다.

일부 PP의 경우, 트렌치 위에 거치하는 타입에서 뒤쪽 판넬 문을 열어 플러그 제거 후 그대로 앙카볼트 설치 작업이 가능하다.

수평및 기울기는 선술하였듯 기존 판넬에 맞춘다. 필요시 금속 라이너 사용.




3.케이블 포설 및 판넬 접속

- 전부 해당하는 것이다.

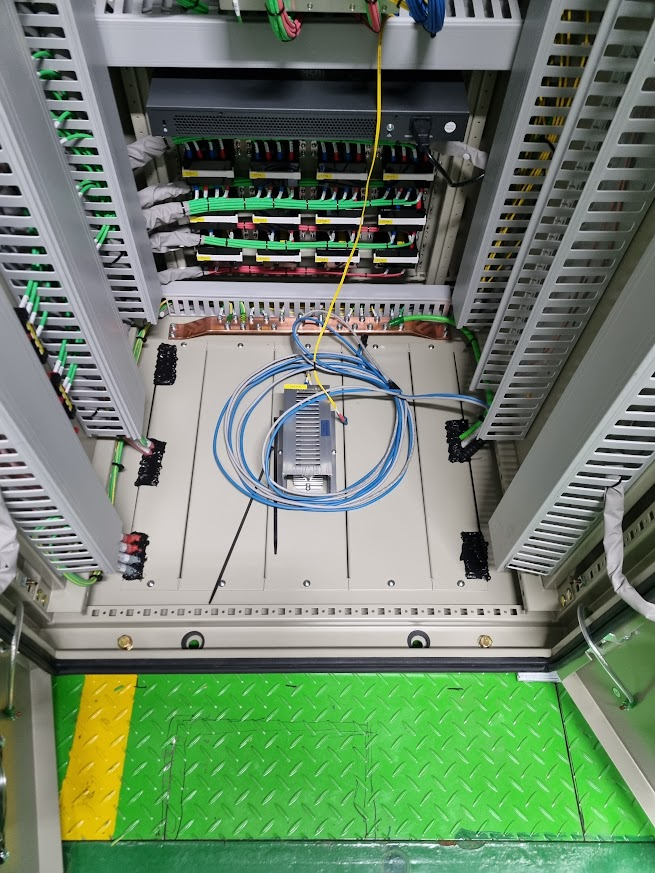

준비물: 흡착기,드릴,드릴비트(십자),케이블 타이,가위,열수축튜브,터미널 일체,라벨,케이블스케줄,피터치,압착기,히팅건,스트리퍼

a.케이블 포설

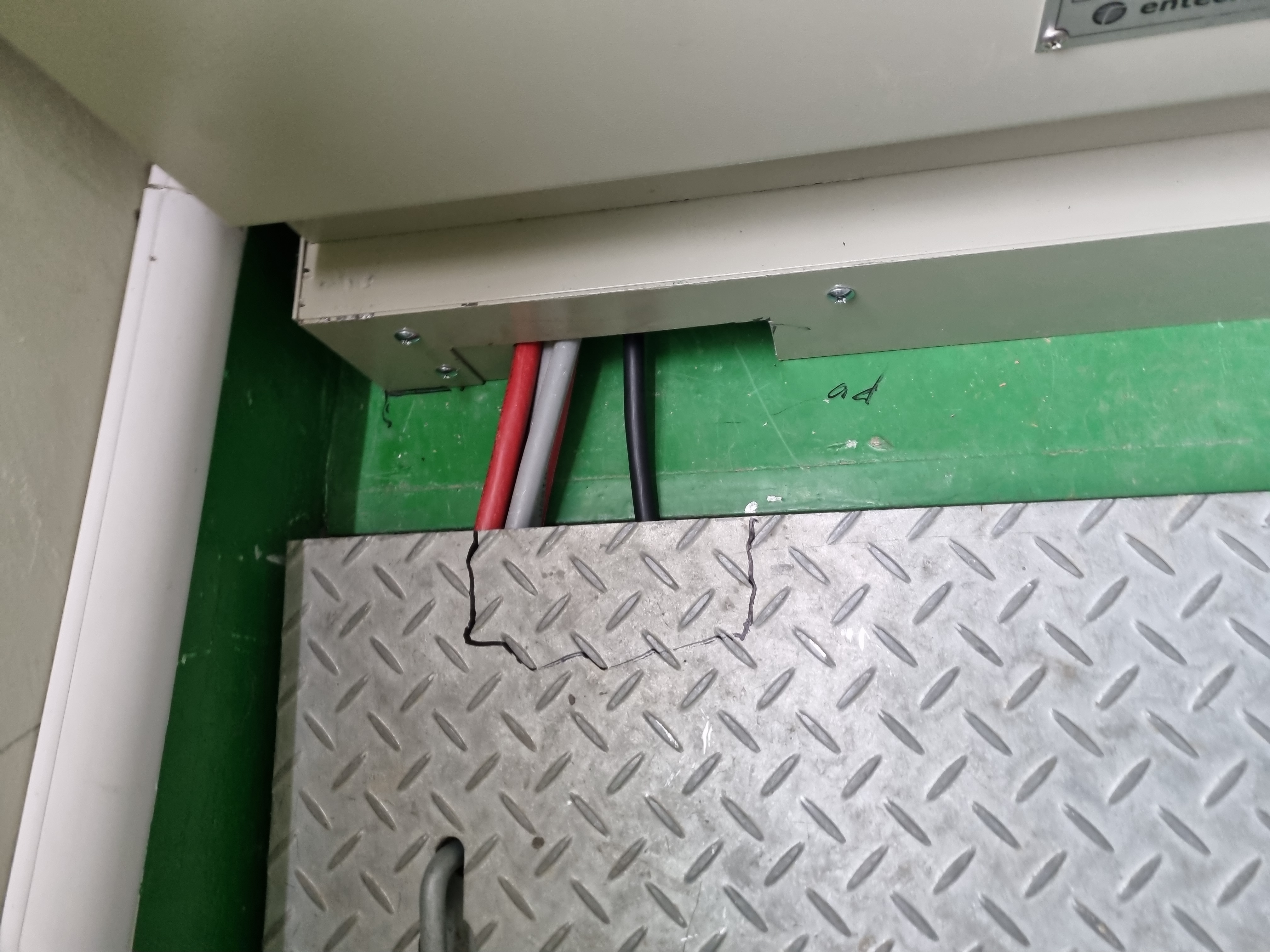

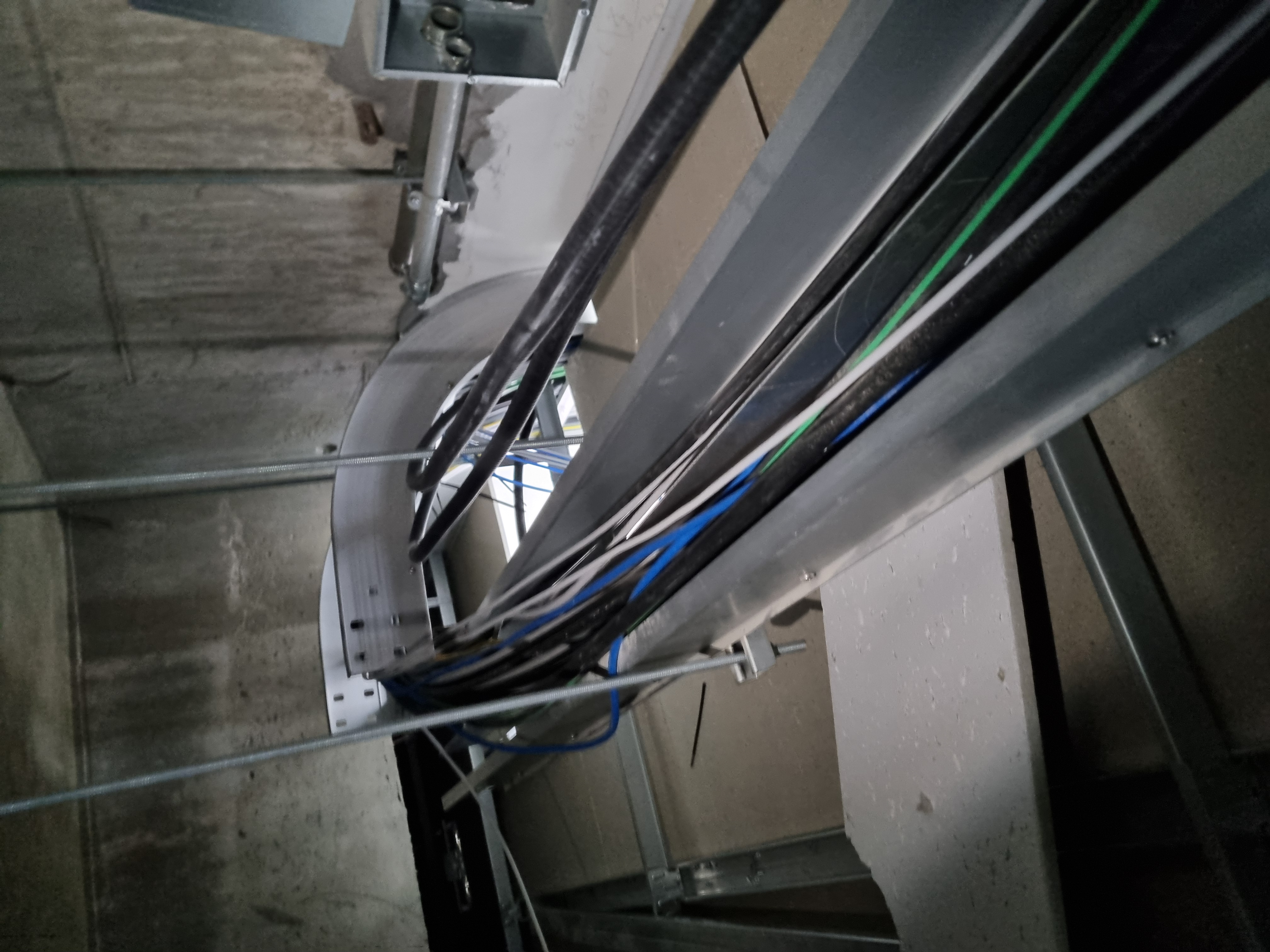

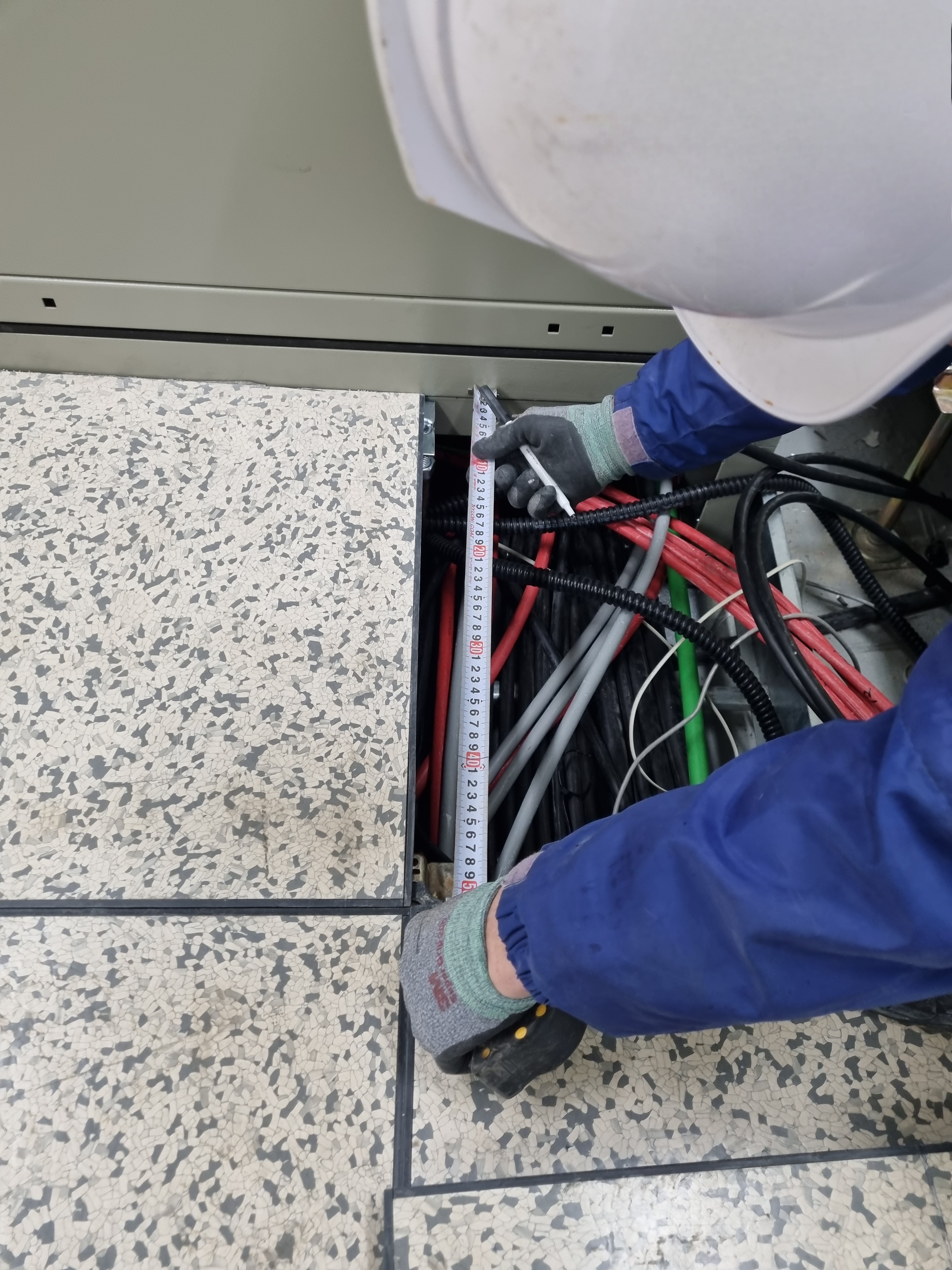

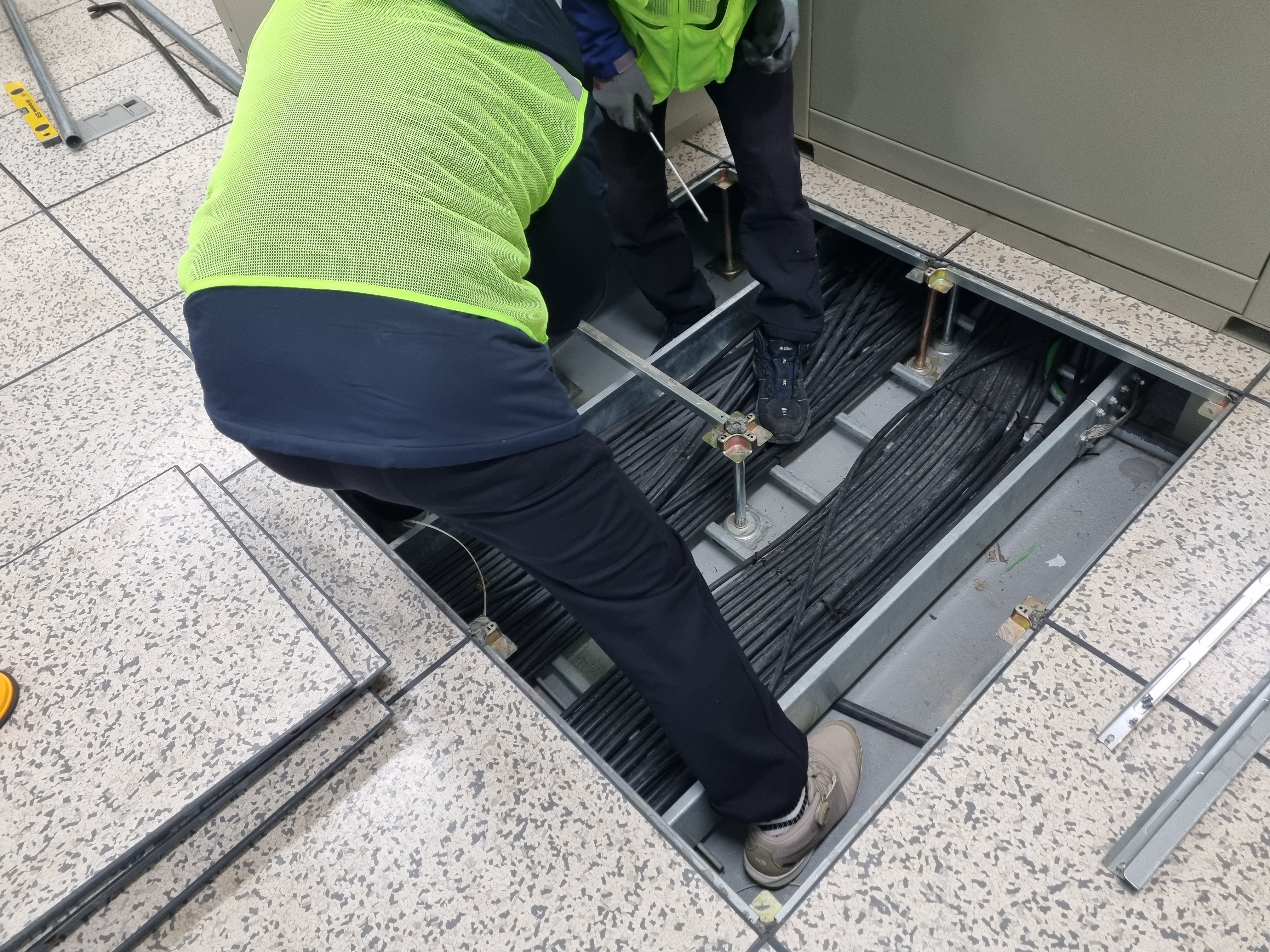

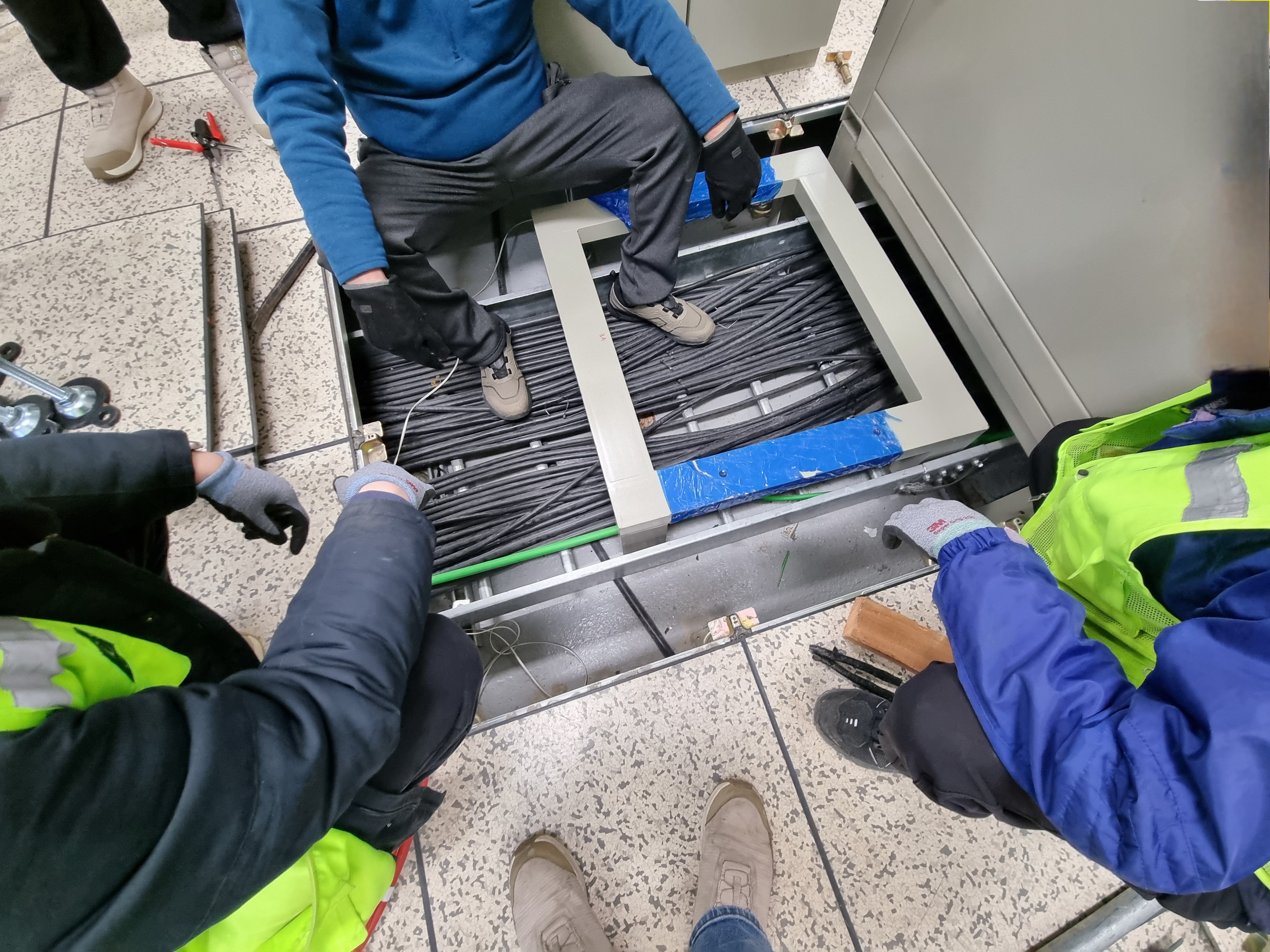

흡착기로 액세스 플로어 타일 일부 철거(AT라인의 경우 트렌치 철거,1~2층 사이의 경우 트레이 커버 철거) 후 트레이 라인을 따라 필요한 전선을 포설한다. 포설 후 타이로 정리, 트레이 밑으로 내려가는 전선 여장 넉넉하게 확보할 것.

포설 전선의 종류:CT용,BCT용,PT용,파워케이블
SS(단층의 경우도 있다), SP 전선 이동 루트:1층 AT(변압기)~2층 고장기록장치,    2층 고장기록장치~2층 고장점 표정반,   2층 AC전원~2층 고장기록장치

PP 전선 이동 루트:



b.판넬 접속

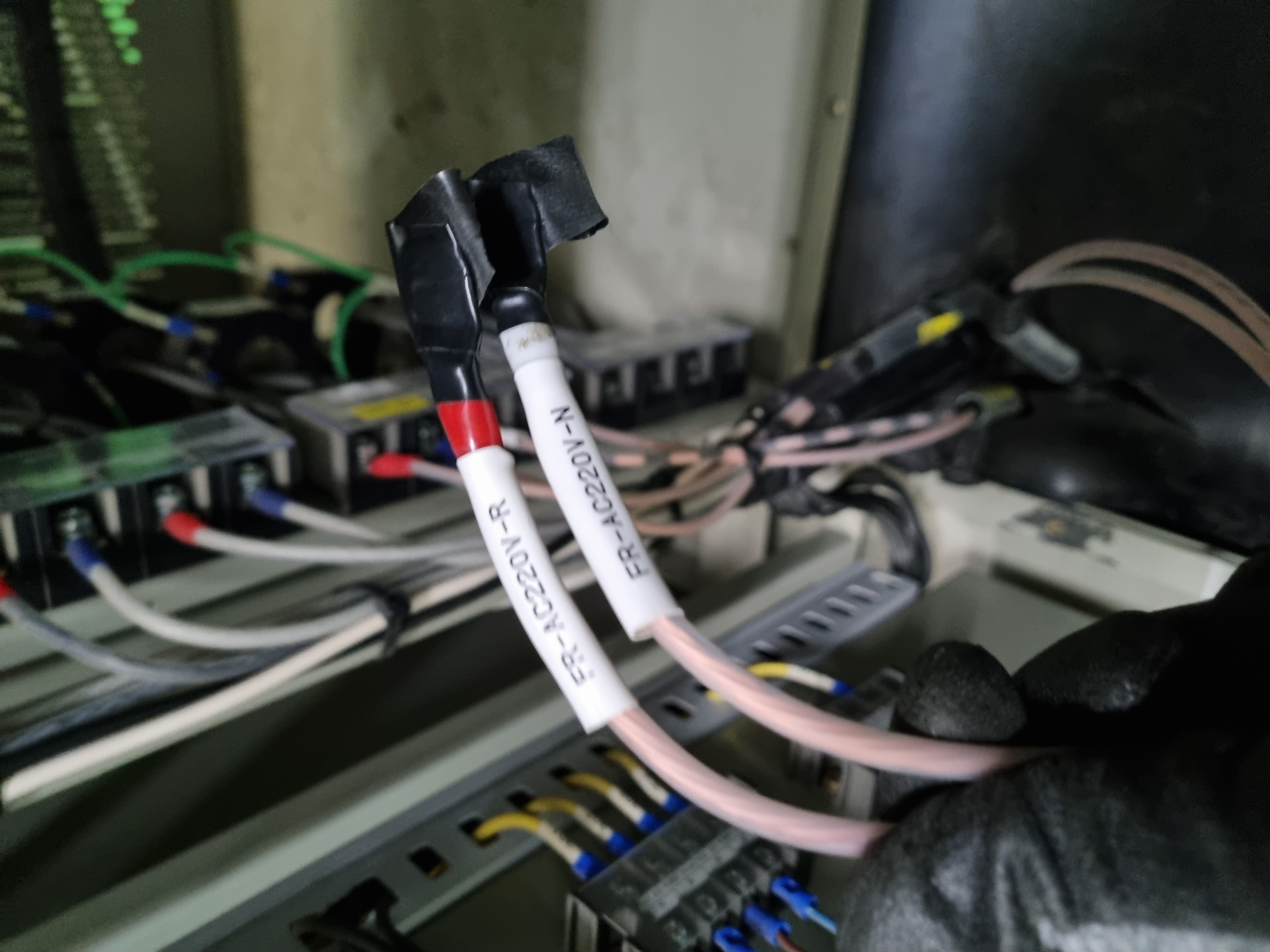

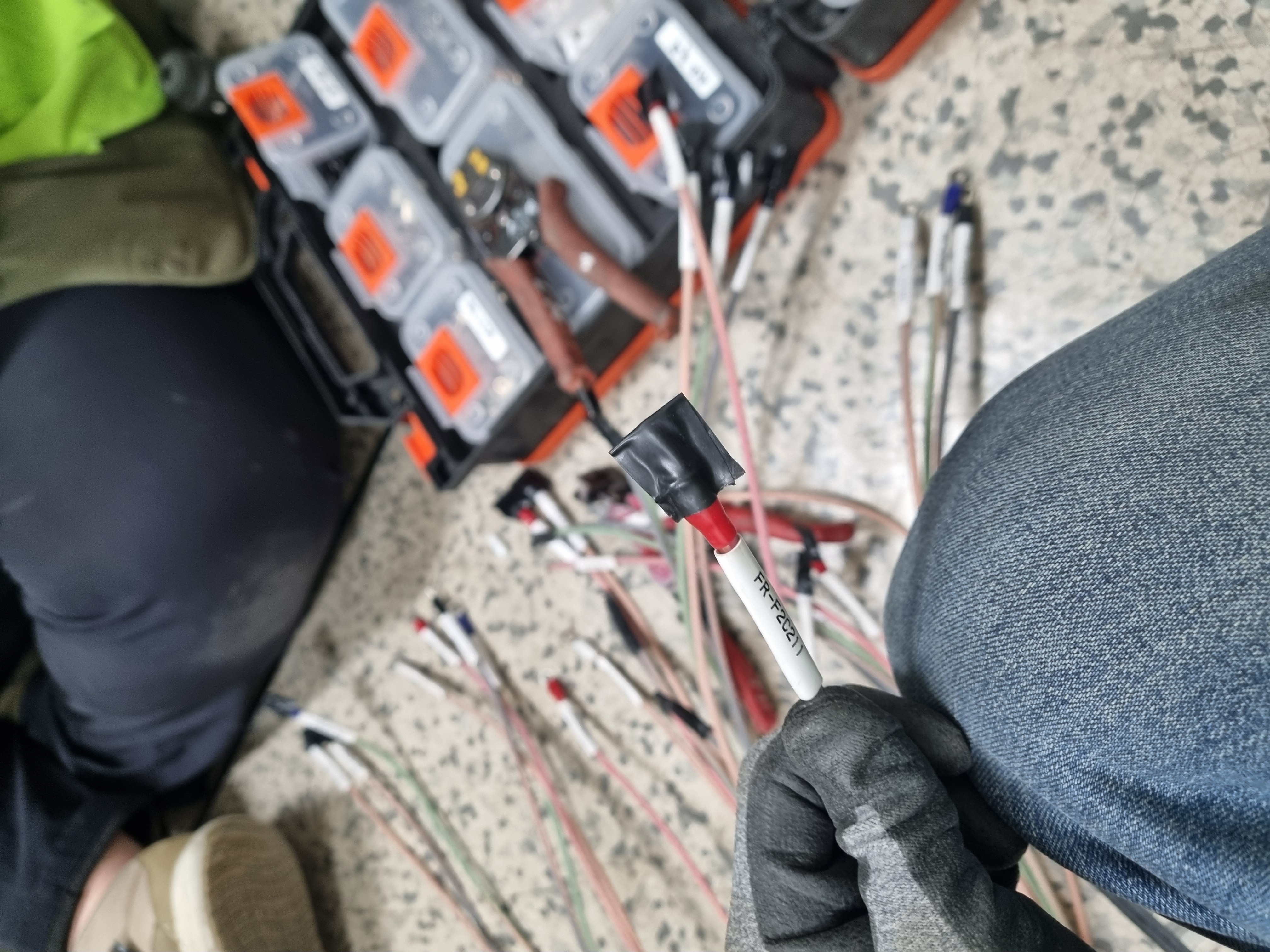

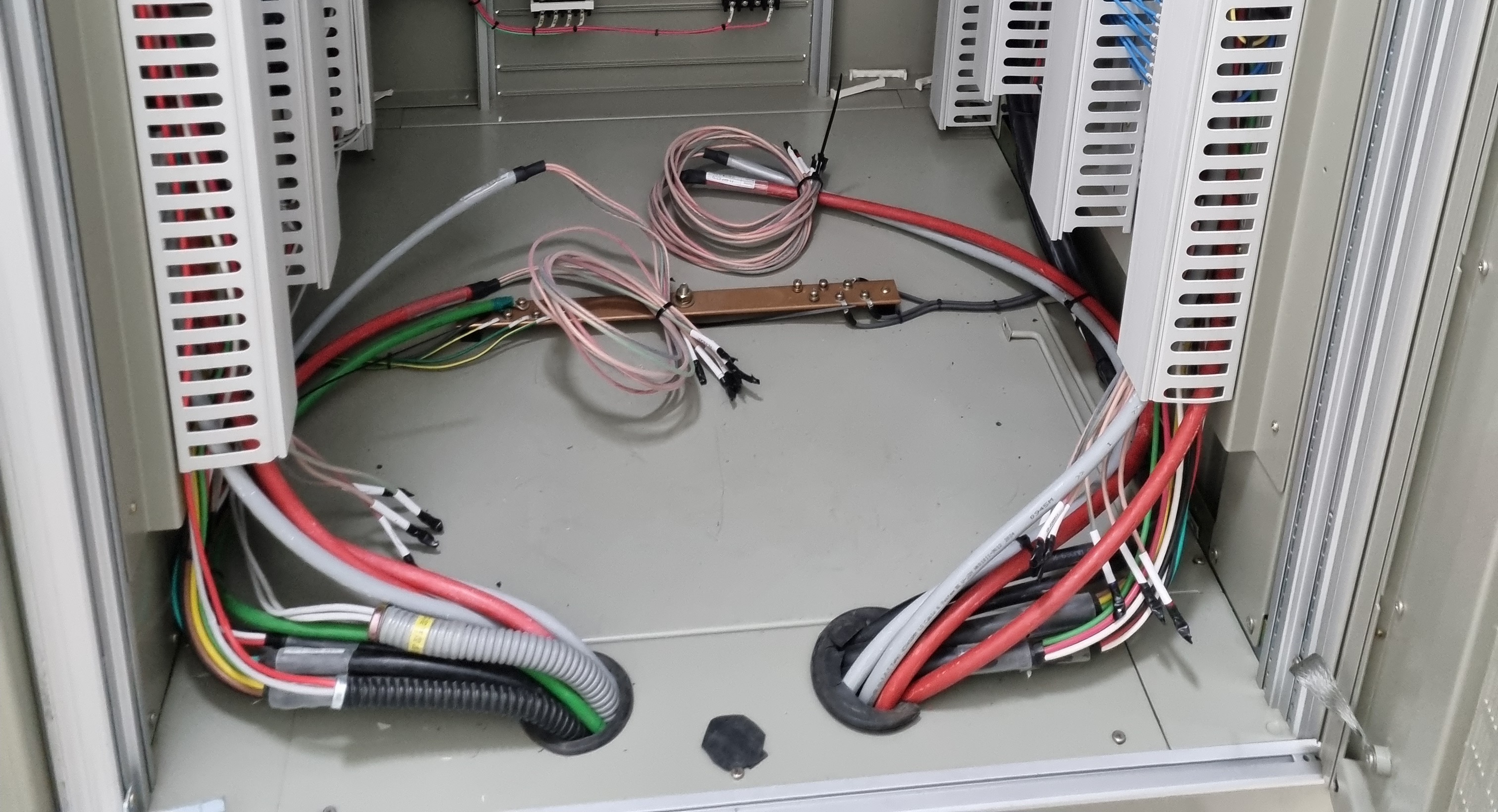

-열수축튜브를 투명-흑색 순으로 전선에 끼워넣고 판넬 바닥에서 접속부 위치보다 더 여유있게 전선 피복 제거.
실드 전선은 2.5SQ 접지선에 핀터미널 꽂아 가위 및 일자드라이버로 틈을 만들어 한쪽에만 접지처리.
-테이핑하여 정리 후 피터치 종이 잘라 투명 튜브에 넣고 양 끝단은 밀착되게 히팅, 그러나 가운데는 잘 돌아가게 살짝 여유를.
-흑색 열수축튜브는 투명 열수축튜브 위에 살짝 겹치도록 하여 테이핑 라인이 안보이게끔 히팅.
-단자대 위치에 따라 라벨 끼우는 방향 조정.

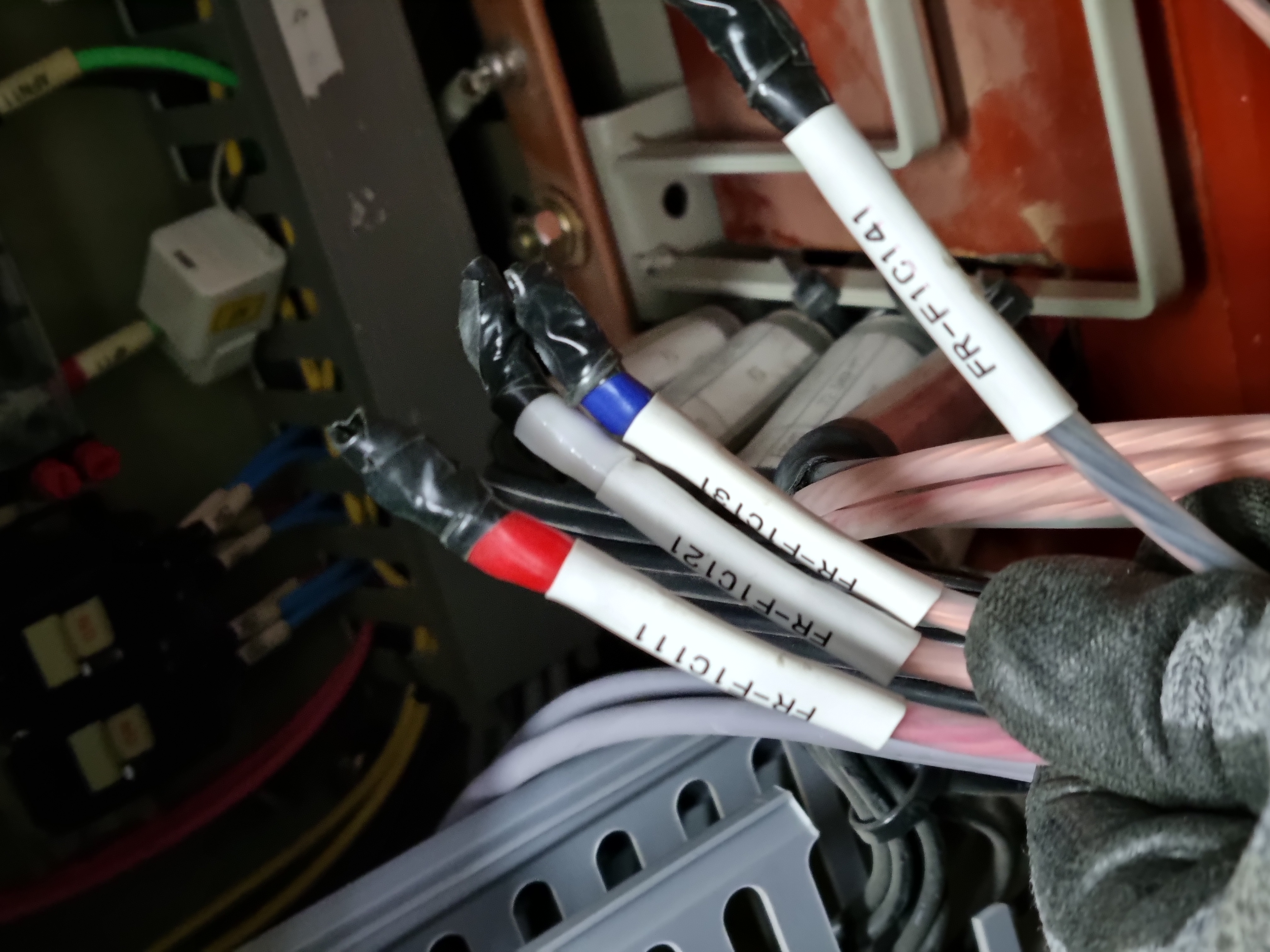

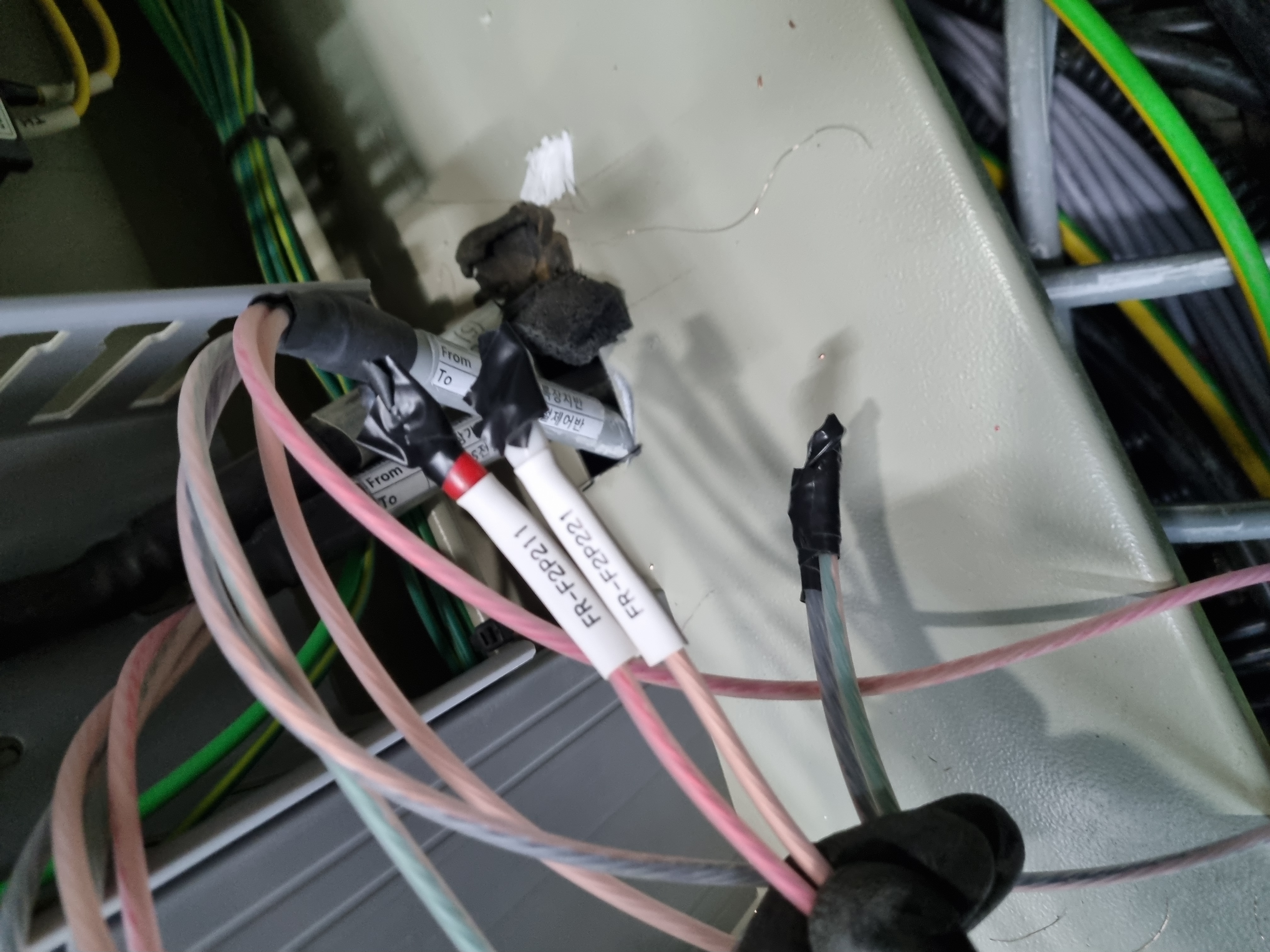

라벨 끼우는 순서 및 튜브 색 선정)

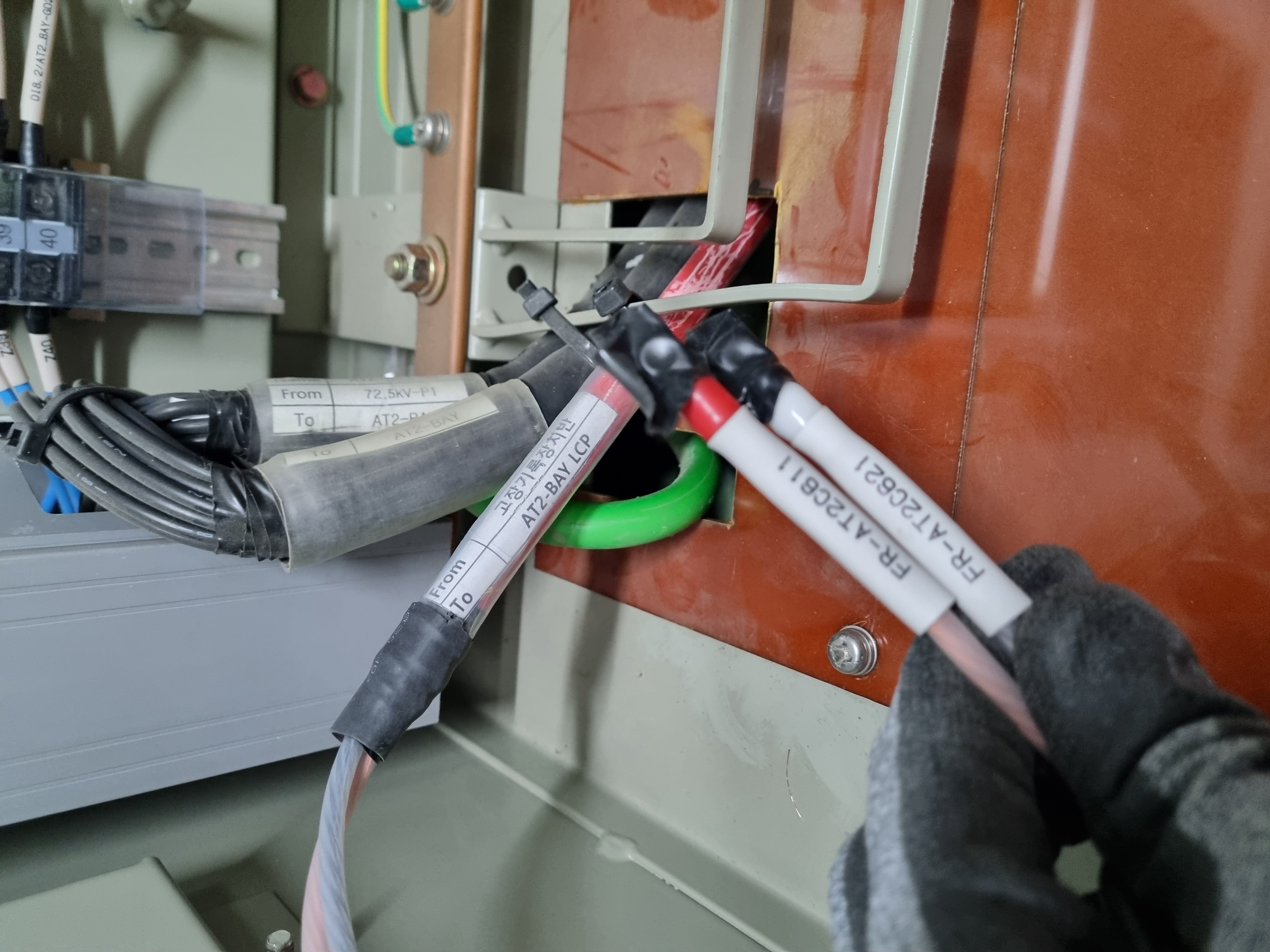

적색 CT 4코어(적백녹흑) ==> 순서대로 적/백/청(녹)/흑 튜브

적색 CT 2코어(흑백) & 흑색 파워 2코어(흑백) ==> 순서대로 적(실제 백색)/백(실제 흑색) 튜브

회색 PT 4코어(적백녹흑) ==> 순서대로 적(실제 적색)/백(실제 백색) 튜브 후 녹/흑 전선은 테이핑 마감

-이후 파워라인은 6-6터미널, 자사 판넬은 6-5 터미널(고정), 기존 판넬은 단자대 사이즈 확인 필요(주로 6-4터미널).
-케이블 스케줄에 따라 자사 판넬 및 AT(변압기)결선.

고장점 표정반 측은 결선하지 않고 말아서 타이 처리 및 단자 절연처리만 한다.
-접지라인은 35SQ 접지선을 옆 판넬과 COM 처리.



-전원선(파워라인)은 UPS 여유 단자에서 가져온다. 접속하지 말고 단자처리 후 말아놓기.

- 난연 실리콘으로 고장기록장치 판넬 내 마감처리.

c.액세스 플로어 타일 또는 트랜치,몰딩 재단

SS:판넬이 들어간 만큼의 판넬이 차지한 공간을 계산하여 액세스 플로어 타일을 컷소 또는 큰 그라인더날로 재단한다.

PP: 트랜치에서 올라오는 전선을 고려하여 여유있게 트랜치 재단, 베이스 하단 커버 재단, 덕트로 작은 전선 박스 만들어 트랜치와 베이스 사이에 설치(스틸박스로 대체 고려).




4_1.통신선 포설( SS )

- SS에 해당되는 것이며 SP의 경우 GPS생략
준비물: 금속제 가요전선관(16/22),엔드캡,UTP(회색/파란색)통신선,요비선,낚시대요비선,드릴,드릴비트(십자,17mm),새들(16mm),볼트,칼블럭,케이블 타이,금속관(19mm),금속관 커플링,금속관~금속제 가요전선관 커플링

이동 루트:옥상GPS안테나~2층 고장기록장치,   2층 고장기록장치~1층 통신실


a. 옥상GPS안테나~2층 고장기록장치

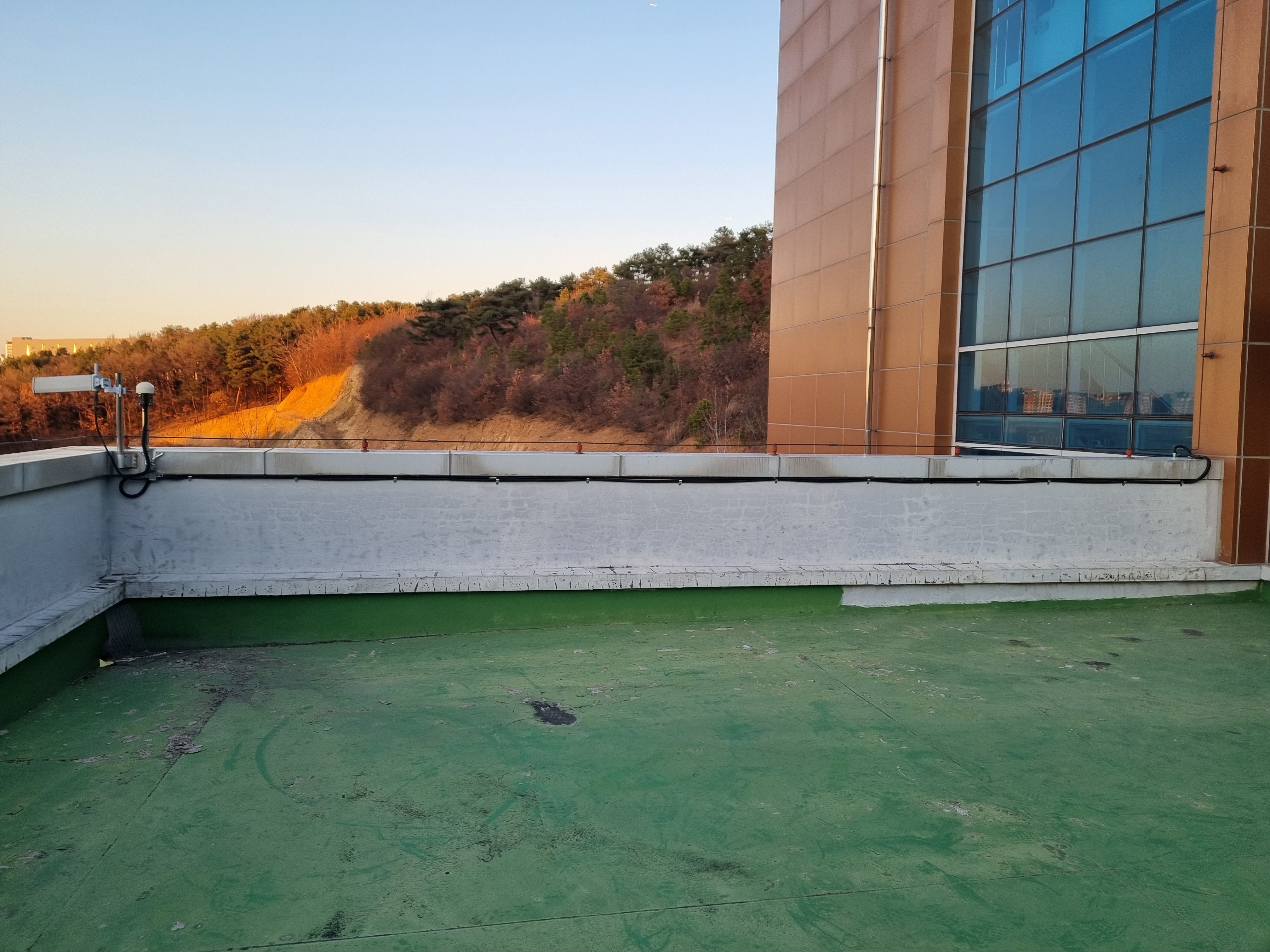

- 옥상 GPS안테나 설치.



- 옥상~2층 진입루트 확인(사각박스의 경우 새들처리 해가며 측면 벽타고 이동 필요, 직하형인 에어컨 배관 옆 틈이 이상적).

- 금속관 재단 및 말단 처리(커플링 연결).
- 금속관~고장점표정반까지 금속제 가요전선관 처리, 이후 판넬 내에 넉넉히 정리.


b. 2층 고장기록장치~1층 통신실

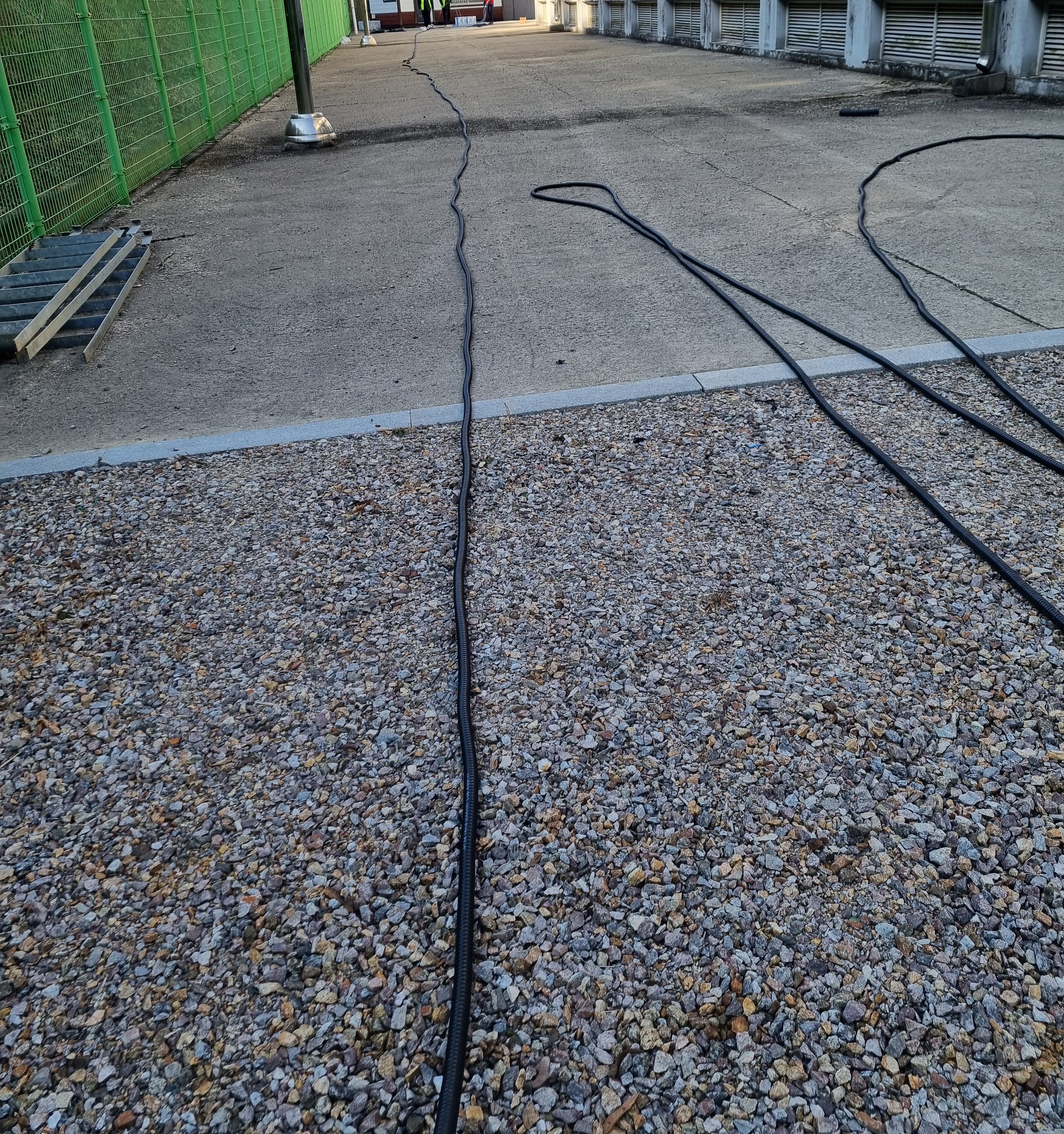

- 보통의 경우 50m 이상의 금속제 가요전선관 필요. 잘라가며 요비선으로 UTP 케이블 삽입(케이블에 번호 기입하여 구분).
- 통신실 쪽에는 여유를 크게 줄 것.
- 2층에서부터 집어넣고 일단 1층으로 전부 빼놓기.

- 바닥 배관을 통해 이동하는 것이 가장 좋지만 현장 상황이 허락되지 않는 경우 택스 분리 후 낚시대 요비선을 선두로 세워 천장에서 끌고가기.
- 통신실 벽 트레이를 타고 내려가 지정된 판넬에 정리.
- 통신실 출입대장 명부 기입 필수.




4_2.통신선 포설( PP )

- PP에 해당하는 것이다.
- 준비물: 금속제 가요전선관(16),엔드캡,낚시대요비선,몰딩(또는 노출 금속제 가요전선관)

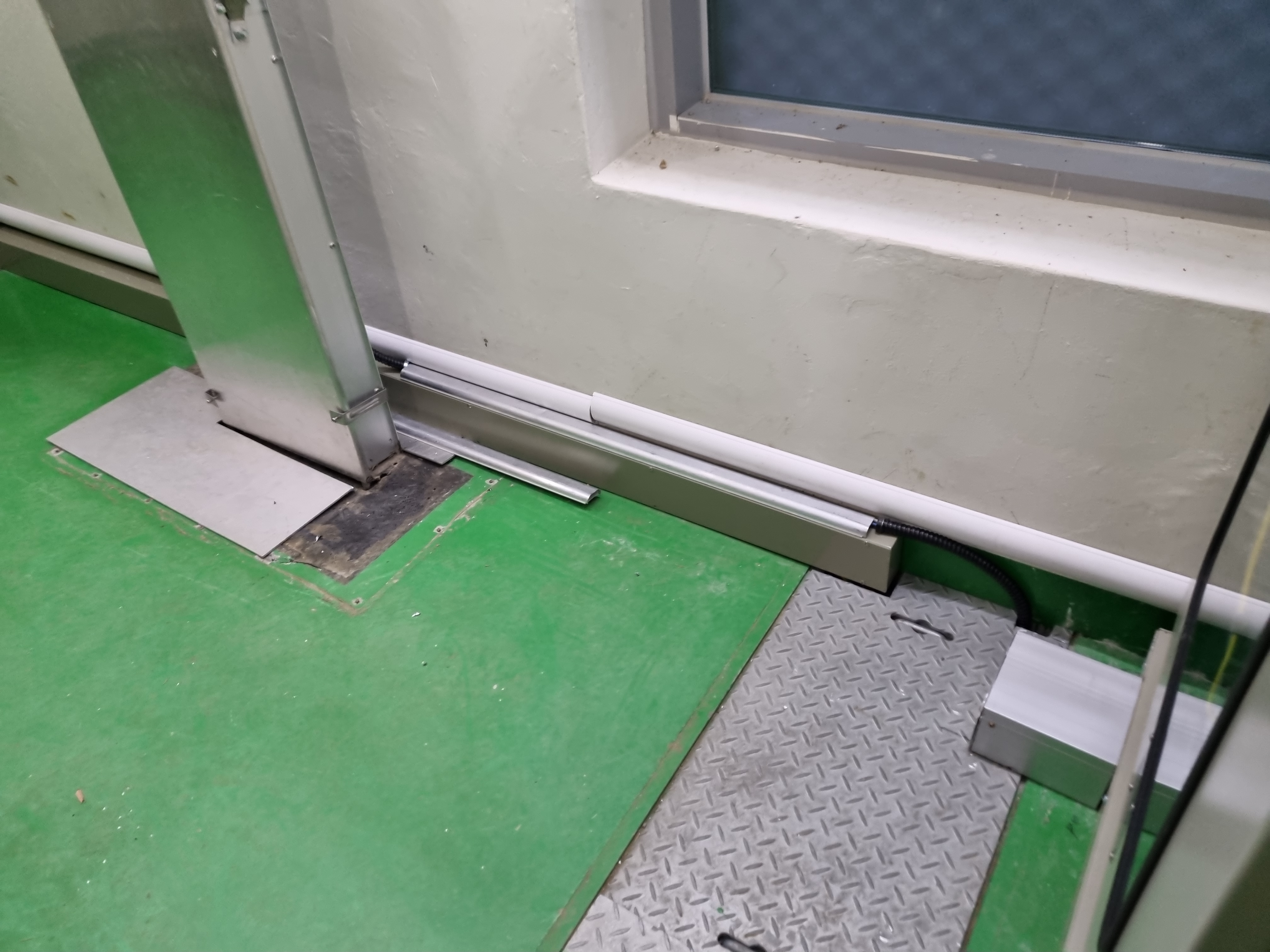

- 2층 또는 1층 에 위치한 통신실에서 1층의 고장기록장치반 자사 판넬까지 통신선 포설 과정이며 SS에 비하여 상대적으로 간단하다. 2층에서 내려오는 경우 몰딩처리 or 후렉시블 노출배관하며 1층에서 오는 경우 바닥배관으로 그대로 이동하면 된다.

- 통신선 길이 재단은 액세스 타일 하나당 600mm이므로 갯수로 길이계산하며, 타일 없는 곳은 약간 크게 한걸음당 1미터 정도로 계산하며 총 합산에 2미터 여유를 더한다.

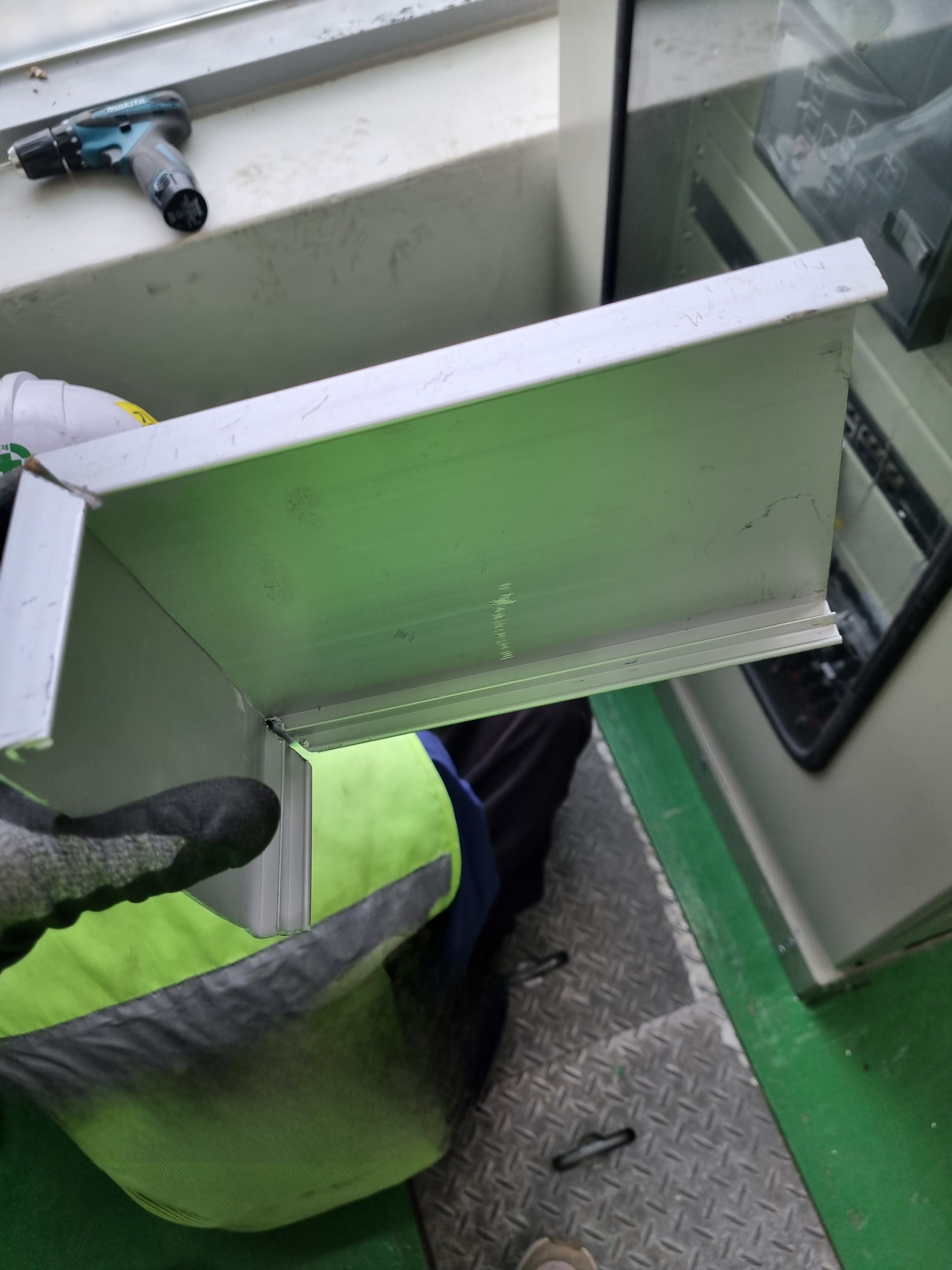

-필요에 따라 금속제 가요전선관 노출로 시공하거나 알미늄 몰딩으로 시공.

- 통신실 출입대장 명부 기입 필수.
